产品概述：

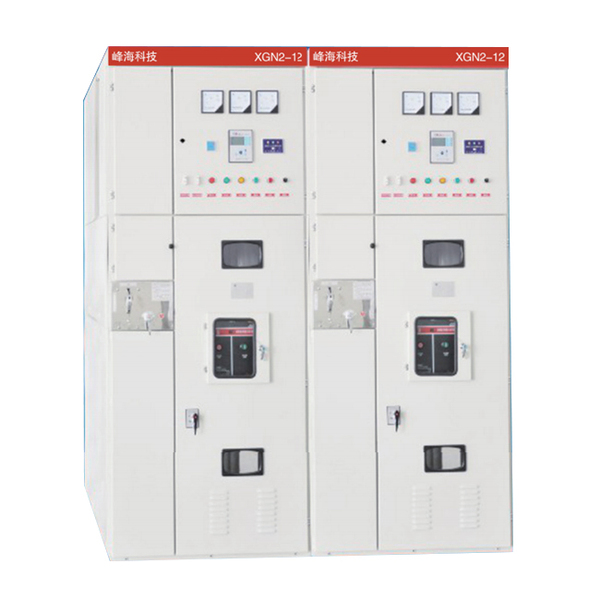

XGN2-12 箱型固定交流金属封闭开关设备适用于户内三相交流 50Hz、额定电压 3.6 ～ 12kV 单母线、双母线、旁路母线系统，为接受和分配电能之用，可满足各类发电厂、变电站及工矿企业的使用要求。
标 准：
GB3906 《3.6-40.5KV 交流金属封闭开关设备》
GB/T11022 《高压开关设备和控制设备标准共用技术要求》
IEC60298 《额定电压 1KV 及以上 52KV 及以下交流金属封闭开关设备和控制设备》
正常使用条件：
1、周围空气温度：-15℃ ~+40℃。
2、海拔高度：2000m 及以下。
3、温湿条件：日平均值不大于 95%，水蒸气压力日平均值不超 2、2KPa，月平均值不大于 90%，水蒸气压力月平均值不超 1、8KPa
4、地震烈度：不超过 8 度。
5、没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。
产品特点：
1、本开关柜为金属封闭箱型结构，柜体骨架由 C 型材和 G 型材组装而成，外形美观，便于组织生产，缩短了生产周期，柜内分隔成断路器室、母线室、电缆室、继电器室，各功能室之间用金属隔板隔开；
2、断路器位于柜体中前部，可安装机构一体化断路器，操作维护方便，断路器室设有压力释放通道，肉内部电弧发生时，气体可通过通道将压力释放；
3、母线室位于柜体后上部，为了减小柜体高度，母线呈品形排列，相邻母线室用金属隔板隔开，可有效地防止故障影响到相邻隔室；
4、柜内为空气绝缘、相间、相对地空气绝缘距离大于 125mm，柜内均采用较大爬电距离的支持绝缘子（或套管），使开关柜具有较高绝缘水平和绝缘稳定性；
5、电缆接线端头距柜底 600-800mm，便于电缆的制作安装和监测维护，电缆室与电缆沟之间采用塔型橡胶圈封闭，以防潮湿和小动物通过电缆沟进入柜内；
6、主开关、隔离开关、接地开关及柜门之间的连锁机构均采用强制性机械闭锁方式，产品满足“五防”功能要求。

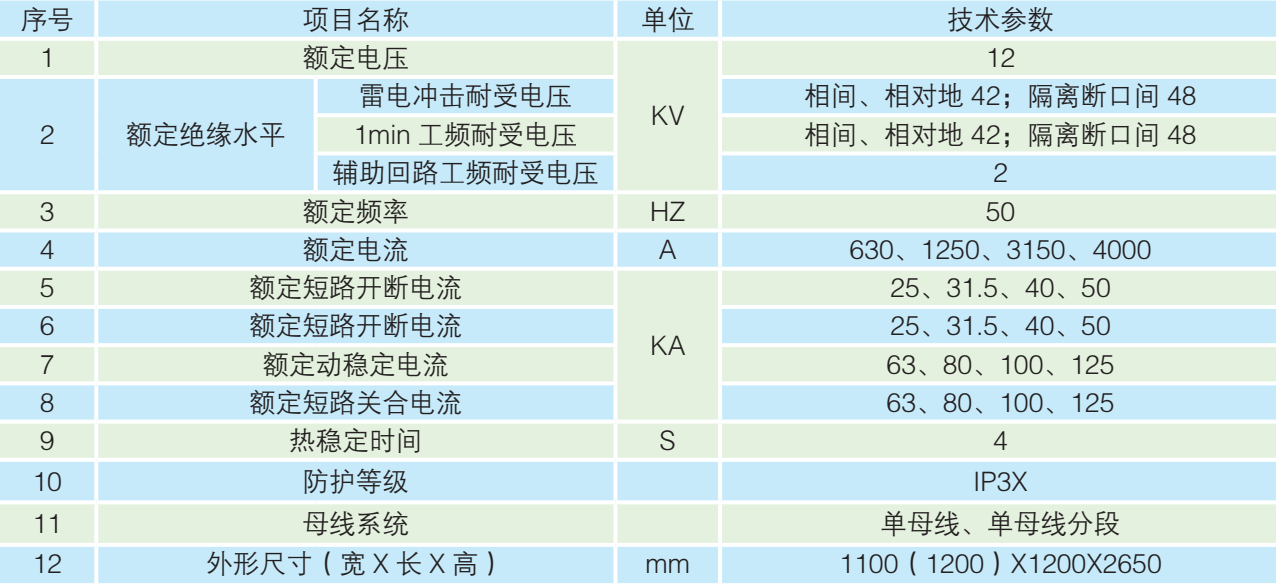

主要技术参数：
