产品概述：

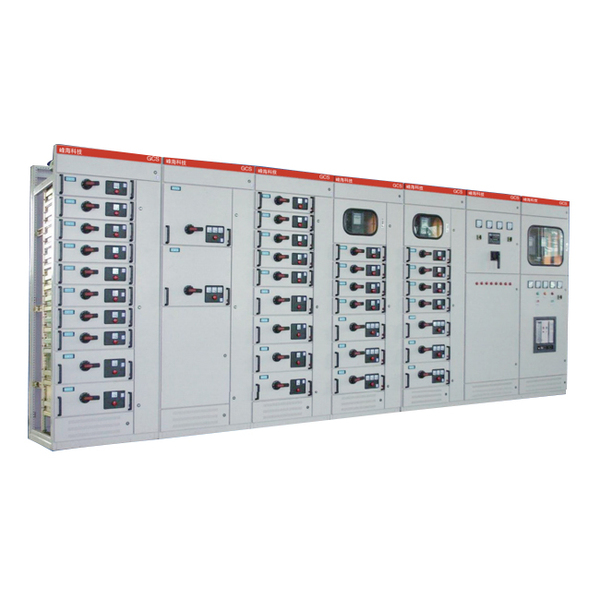

GCS 型低压抽出式开关柜适用于适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为 50(60)Hz、额定工作电压为 400V、660V，额定电流为 4000A 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
标 准：
GB7251.12《低压成套开关设备和控制设备》
JB/T9961《低压抽出式成套开关设备》
IEC439-1《低压成套开关和控制设备》
正常使用条件：
1、周围空气温度不高于 +40℃，不低于 -5℃。24 小时内平均温度不得高于 +35℃。 超过时，需根据实际情况降容运行。
2、户内使用，使用地点地海拔高度不得超过 2000m。
3、周围空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度时允许有较大的相对湿度：如+20℃是为 90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、装置安装时与垂直面的倾斜度不超过 5°，且整组柜列相对平整 ( 符合 GBJ232-82 标准 )。
5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。
注：用户有特殊要求时，可以与我公司协商解决。
产品特点：
1、提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
2、功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其他单元工作，使故障局限在最小范围。
3、母线平置式排列使装置的动、热稳定性好，能承受 80/176kA 短路电流的冲击。
4、MCC 柜单柜的回路数量多到 22 回，充分考虑大单机容量发电，石化系统等行业自动化电动门（机）群的需要。
5、装置与外部电缆的连接在带电缆隔室中完成，电缆可以上下进出。零序电流互感器置于电缆隔室内，使安装维修方便。
6、同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
7、抽屉单元有足够数量的二次插插件（1 单元及以上为 32 对，1/2 单元为 20 对）。可满足计算机接口和自控回路对接点数量的要求。
主要技术参数：
